مقدمه
سر کابل سرد یکی از پیشرفتهترین تجهیزات اتصال انتهایی در سیستمهای توزیع و انتقال نیروی برق فشارمتوسط محسوب میشود. این محصول با بهرهگیری از فناوری انقباض سرد و مواد سیلیکونی پیشرفته، نصب آسان، عملکرد پایدار و عمر طولانی را در شبکههای ۳۳ کیلوولت تضمین میکند. در این مقاله ویژگیهای فنی، مزایا، کاربردها و مراحل نصب سر کابل سرد بهطور جامع مورد بررسی قرار میگیرد.
تعریف سر کابل سرد و تفاوت آن با انواع حرارتی
سر کابل سرد قطعهای پیشساخته است که از بدنه یکپارچه سیلیکونی تشکیل شده و شامل لایه کنترل استرس الکتریکی، عایق اصلی و در مدلهای هوایی، پرههای آبگریز میباشد. کل مجموعه بر روی یک هسته فنری قرار گرفته و در زمان نصب با کشیدن این هسته، بهطور خودکار بر روی کابل منقبض میشود.
برخلاف سر کابلهای حرارتی که نیاز به منبع حرارت (تورچ) دارند، سر کابل سرد بدون اعمال هرگونه حرارت نصب میگردد. این ویژگی نهتنها خطر آسیب به عایق کابل XLPE را به حداقل میرساند، بلکه سرعت اجرای پروژه را بهطور چشمگیری افزایش میدهد.
مزایای استفاده از سر کابل سرد در شبکه ۳۳ کیلوولت
استفاده از سر کابل سرد در سطح ولتاژ ۳۳ کیلوولت مزایای متعددی به همراه دارد که آن را به گزینه اول مهندسان برق تبدیل کرده است:
- نصب سریع و بدون ابزار حرارتی: فرآیند نصب در کمتر از یک ساعت برای هر فاز انجام میشود و نیاز به هیچگونه منبع حرارتی یا شعله ندارد.
- کاهش زمان پروژه: زمان اجرا تا حدود ۵۰٪ نسبت به روشهای سنتی حرارتی کوتاهتر میشود.
- ایمنی بالا: عدم ایجاد خطر آتشسوزی یا آسیب حرارتی به عایق کابل.
- انعطافپذیری دمایی: سازگاری با بازه دمایی گسترده (معمولاً (40^-) تا (120^+) درجه سانتیگراد) بدون از دست دادن خواص الاستیک.
- آبگریزی عالی: خاصیت آبگریزی سیلیکون از ایجاد مسیرهای رسانا در شرایط بارانی جلوگیری میکند.
- مقاومت در برابر تراکینگ: مقاومت فوقالعاده در برابر پدیده تراکینگ و فرسایش الکتریکی.
- پوشش سایز وسیع: یک مدل قادر به پوشش محدوده گستردهای از سایز کابلها است.
- طول بدنه کوتاه: امکان نصب در فضاهای محدود و تنگ را فراهم میآورد.
- فشار مداوم: حفظ فشار یکنواخت بر روی عایق کابل در طول عمر بهرهبرداری و جلوگیری از تشکیل حباب هوا.
- عمر طولانی: عملکرد مطمئن در محیطهای مرطوب، آلوده و نزدیک به دریا با عمر مفید بیش از ۳۰ سال.
کاربردهای اصلی سر کابل سرد در شبکههای ۳۳ کیلو ولت
سر کابل سرد جهت نصب در شبکه ۳۳ کیلو ولت در موقعیتهای متنوعی به کار گرفته میشود که مهمترین آنها عبارتند از:

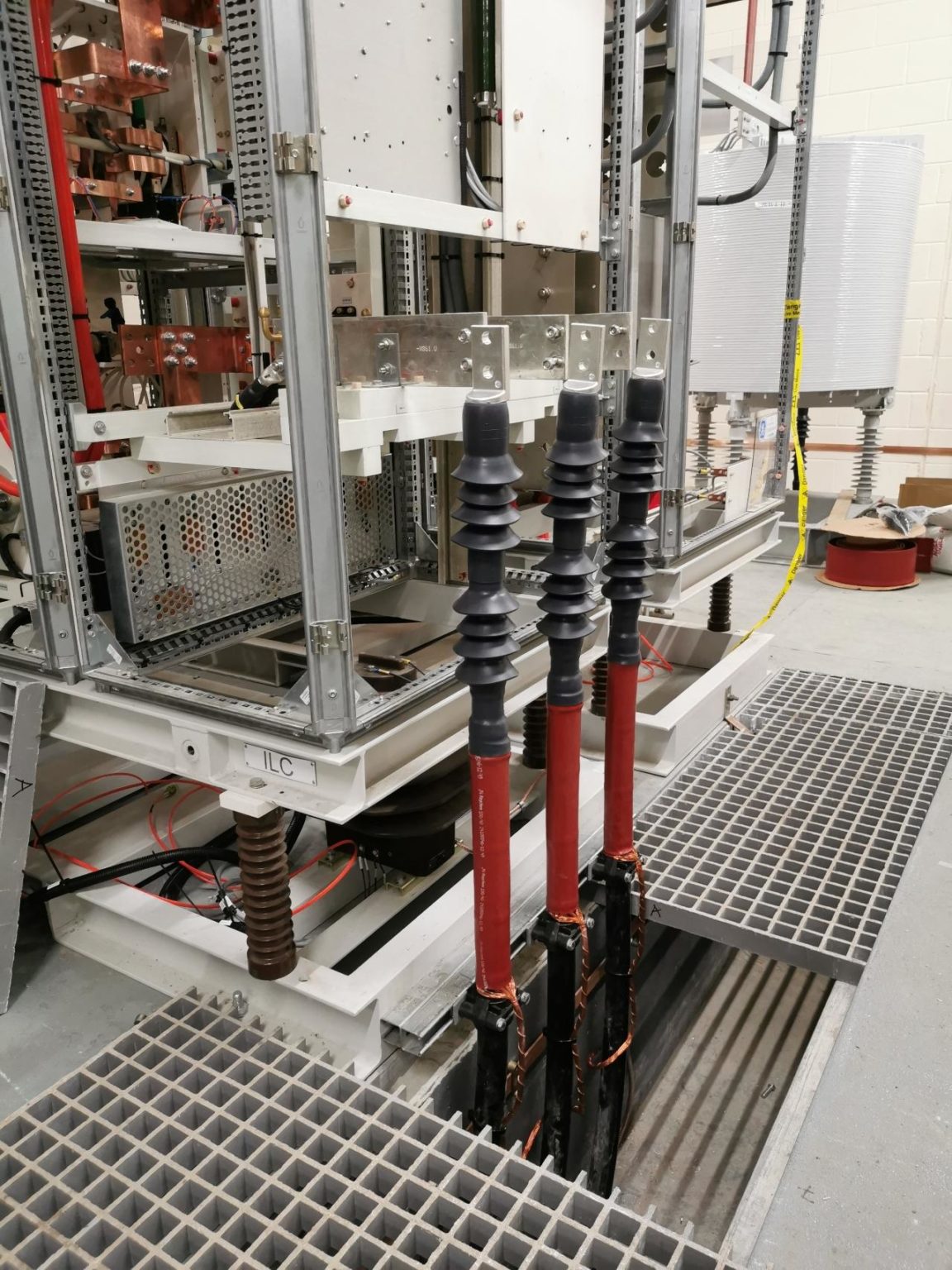

- اتصال کابلهای زمینی XLPE به ترانسفورماتورهای توزیع

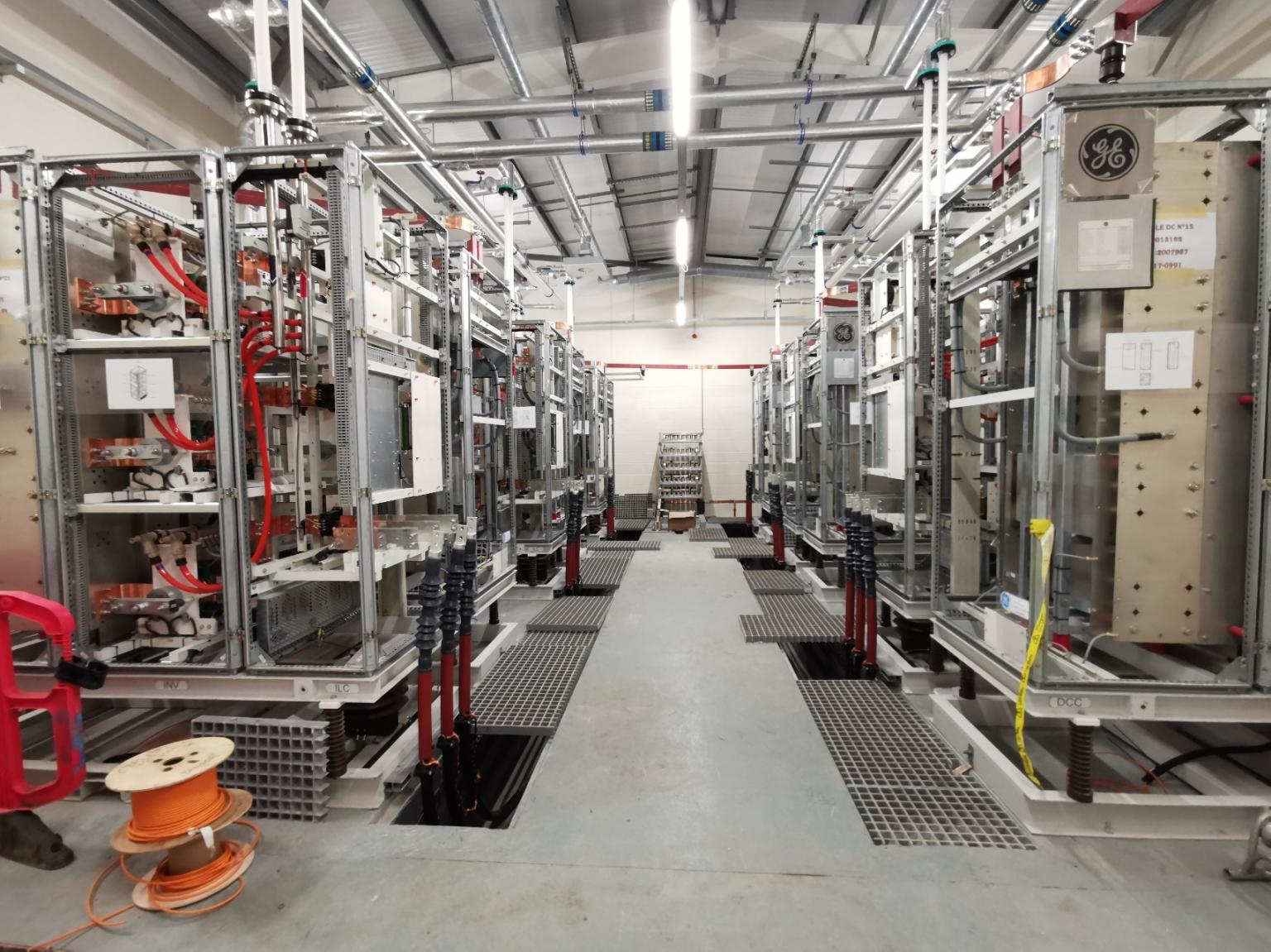

- پایاندهی کابل در پستهای فوق توزیع و کلیدخانههای ۳۳ کیلو ولت
- اتصال به شینههای هوایی و تجهیزات پستهای بتنی
- استفاده در خطوط تغذیه پستهای شهری و صنعتی
- نصب در شبکههای توزیع روستایی و مناطق با دسترسی محدود
- کاربرد در پروژههای احداث خطوط جدید و جایگزینی تجهیزات فرسوده
- اتصال به تجهیزات حساس مانند سوئیچگیرها و بخشرهای فشار متوسط
در تمام این موارد، قابلیت نصب آسان و عملکرد پایدار در شرایط محیطی سخت، از ویژگیهای برجسته این محصول به شمار میرود.
مواد تشکیلدهنده و ویژگیهای فنی
بدنه سر کابل سرد از سیلیکون با کیفیت بالا ساخته میشود که دارای مشخصات زیر است:
- مقاومت عالی در برابر اشعه ماوراءبنفش (UV).
- خاصیت الاستیک بالا برای انطباق کامل با سطح کابل.
- ضریب دیالکتریک مناسب و کنترل یکپارچه استرس الکتریکی.
- مقاومت در برابر ازن، مواد شیمیایی متداول و رطوبت.
- حفظ خواص عایقی در بازه دمایی گسترده (معمولاً (40^-) تا (120^+) درجه سانتیگراد).
این مواد مطابق با استانداردهای بینالمللی نظیر IEC 60502‑4 و GB/T 12706.4 طراحی و تولید شدهاند و کلیه آزمونهای الکتریکی و مکانیکی الزامی را با موفقیت گذراندهاند.
مراحل نصب سر کابل سرد در شبکه ۳۳ کیلوولت
نصب صحیح این تجهیز مستلزم رعایت گامهای زیر است:
- علامتگذاری: تعیین طول دقیق نصب و علامتگذاری بر روی کابل.
- آمادهسازی انتهای کابل: برش دقیق، حذف لایه نیمههادی (گرافیتبرداری) و تمیزکاری کامل سطح عایق.
- قرار دادن سرکابل: قرار دادن سر کابل سرد بر روی انتهای آمادهشده کابل.
- انقباض: کشیدن آرام هسته فنری به بیرون تا سرکابل بهطور کامل منقبض شود.
- اتصال هادی: نصب کابلشو بر روی هادی اصلی و برقراری اتصال زمین (ارت) مناسب.
- بررسی نهایی: اطمینان از انقباض کامل، عدم وجود حفره هوا و صحت اتصالات.
کل این فرآیند برای هر فاز معمولاً در ز مان کمر از 30 دقیقه به پایان میرسد و به مهارت تخصصی کمتری نسبت به روشهای حرارتی نیاز دارد.
مقایسه سر کابل سرد با سر کابل حرارتی در سطح ۳۳ کیلو ولت
سر کابل سرد جهت نصب در شبکه ۳۳ کیلو ولت در مقایسه با نوع حرارتی دارای برتریهای قابل توجهی است:
- عدم نیاز به حرارت و تجهیزات جانبی
- کاهش احتمال آسیب به لایه نیمههادی و عایق اصلی کابل
- نصب در فضاهای تنگ و بسته بدون محدودیت
- عملکرد بهتر در محیطهای مرطوب و بارانی به دلیل آبگریزی سیلیکون
- کاهش هزینه نیروی کار و زمان توقف پروژه
- حفظ خواص الاستیک در طول زمان و جلوگیری از ترکخوردگی
این تفاوتها سبب شدهاست که در پروژههای نوین و بهویژه در محیطهای حساس، فناوری سرد به عنوان گزینه اول مهندسی انتخاب شود.
نکات کلیدی در انتخاب و خرید سر کابل سرد
هنگام انتخاب سر کابل سرد برای شبکه ۳۳ کیلوولت باید به موارد زیر توجه ویژه داشت:
- ولتاژ نامی: محصول باید برای ولتاژ نامی ۳۶ کیلوولت (متناسب با شبکه ۳۳ کیلوولت) طراحی شده باشد.
- محدوده سایز کابل: مدل انتخابی باید قطر کابل موردنظر را پوشش دهد.
- نوع نصب: مشخص کردن مدل داخلی (درونپست) یا هوایی (دارای پرههای آبگریز).
- تأییدیههای استاندارد: دارا بودن گواهیهای معتبر آزمایشگاهی (مانند IEC 60502‑4).
- سابقه عملکرد: بررسی عملکرد محصول در پروژههای مشابه پیشین.
- پشتیبانی فنی: دسترسی به خدمات پس از فروش و مشاوره فنی تأمینکننده.
انتخاب محصول از یک تولیدکننده معتبر، ضمانت عملکرد ایمن و طولانیمدت را به همراه خواهد داشت.
نگهداری و بازرسی دورهای
اگرچه سر کابل سرد نیاز به نگهداری پیچیدهای ندارد، انجام بازرسیهای دورهای توصیه میشود:
- بازدید ظاهری: بررسی عدم وجود ترک، تغییر رنگ یا آسیبهای مکانیکی.
- کنترل اتصالات: اطمینان از استحکام اتصالات مکانیکی و سیستم ارت.
- آببندی: بررسی عدم نفوذ رطوبت به داخل سرکابل.
- تمیزکاری: پاکسازی سطح از گردوغبار و آلودگیهای رسانا.
این اقدامات ساده، عمر مفید تجهیز را تا بیش از ۳۰ سال در شرایط بهرهبرداری عادی افزایش میدهد.
نتیجهگیری
سر کابل سرد جهت نصب در شبکه ۳۳ کیلو ولت با ترکیب فناوری نوین انقباض سرد، مواد سیلیکونی پیشرفته و سهولت نصب، راهحلی مطمئن و اقتصادی برای مدرنسازی و توسعه سیستمهای توزیع برق فشارمتوسط به شمار میرود. این محصول با حذف نیاز به عملیات حرارتی، ایمنی کارکنان و قابلیت اطمینان شبکه را بهطور همزمان ارتقا میبخشد.
سوالات متداول (FAQ)
سوال ۱: آیا سر کابل سرد برای همه سایزهای کابل ۳۳ کیلوولت مناسب است؟
پاسخ: بله، مدلهای مختلف این محصول محدوده وسیعی از سایزهای مقطع کابل (معمولاً از ۵۰ تا ۴۰۰ میلیمتر مربع) را پوشش میدهند. با این حال، لازم است پیش از خرید، تطابق دقیق سایز کابل با محدوده اعلامشده توسط تولیدکننده بررسی شود.
سوال ۲: تفاوت اصلی سر کابل سرد با نوع حرارتی چیست؟
پاسخ: تفاوت بنیادی در روش نصب است. سر کابل سرد بدون نیاز به هرگونه منبع حرارت و تنها با مکانیزم انقباض فنری نصب میشود. این امر زمان نصب را کوتاهکرده، خطر آسیب به عایق کابل را حذف میکند و امکان نصب در شرایط جوی نامساعد یا فضاهای بسته را فراهم میآورد.
سوال ۳: آیا سر کابل سرد در مناطق مرطوب و بارانی عملکرد خوبی دارد؟
پاسخ: بله. سیلیکون بهکاررفته در این محصول دارای خاصیت آبگریزی ذاتی است. این ویژگی همراه با فشار مداومی که پس از نصب بر سطح کابل وارد میکند، مانع از تشکیل مسیرهای رسانای سطحی و نفوذ رطوبت شده و عملکردی مطمئن در محیطهای مرطوب و بارانی تضمین میکند.
سوال ۴: مدت زمان نصب یک سر کابل سرد چقدر است؟
پاسخ: فرآیند نصب برای هر فاز معمولاً کمتر از یک ساعت به طول میانجامد. این زمان شامل آمادهسازی کابل، نصب سرکابل و اتصال هادی است. سرعت نصب در مقایسه با روش حرارتی که نیاز به گرمایش تدریجی و کنترل دمای دقیق دارد، بهطور چشمگیری بیشتر است.
سوال ۵: آیا میتوان سر کابل سرد را در فضای بسته نصب کرد؟
پاسخ: بله. عدم نیاز به عملیات حرارتی و همچنین طول بدنه کوتاهتر این محصول، آن را برای نصب در فضاهای محدود، کمدهای تجهیزات و محلهای بسته کاملاً مناسب میسازد. این یکی از مزایای کلیدی سر کابل سرد محسوب میشود.
